電抗器在高壓配電系統的作用：電力系統中所采取的電抗器，常見的有串聯電抗器和并聯電抗器。串聯電抗器主要用來限制短路電流，也有在濾波器中與電容器串聯或并聯用來限制電網中的高次諧波。

220kV、110kV、35kV、10kV電網中的電抗器是用來吸收電纜線路的充電容性無功的。可以通過調整并聯電抗器的數量來調整運行電壓，那么串聯電抗器有哪些特點和適用環境呢？

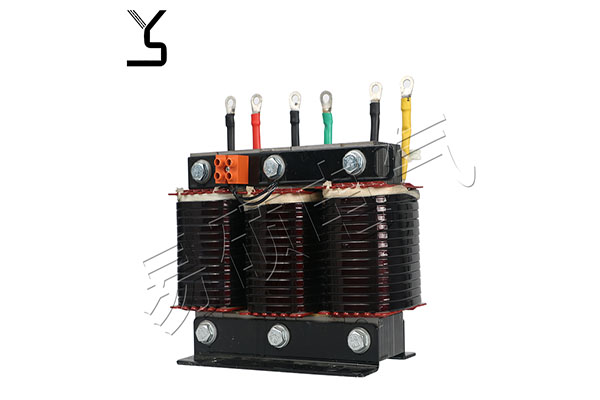

串聯電抗器結構特點

1、該電抗器分為三相和單相兩種，均為鐵心干式；

2、鐵芯采用優質冷軋硅鋼片，經高速?zèng)_床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行低溫升低噪音的性能；

3、線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外型美觀的優點；

4、電抗器在裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘真空浸漆熱烘固化這一流程，使電抗器線圈與鐵芯牢固成一體，大大減少了運行時溫升及噪聲，有效提高了電抗器品質因數及減少諧波的效果；

5、電抗器外形尺寸參考標準柜體尺寸設計，體積小、接線方便，大大節約用戶柜體成本投資。

串聯電抗器使用環境條件

1、海拔高度不超過2000米；

2、運行環境溫度-25℃至+45℃，相對濕度不超過90％；

3、周圍無有害氣體，無易燃易爆物品；

4、周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設

降低電容器組的涌流倍數和涌流頻率，便于選擇配套設備和保護電容器。根據GB50227標準要求應將涌流限制在電容器額定電流的10倍以下，為了不發生諧波放大（諧波牽引），

要求串聯電抗器的伏安特性盡量為線性。網絡諧波較小時，采用限制涌流的電抗器；電抗率在0.1%－1%左右即：可將涌流限制在額定電流的10倍以下，以減少電抗器的有功損耗，

而且電抗器的體積小、占地面積小、便于安裝在電容器柜內。采用這種電抗器是即經濟，又節能。
